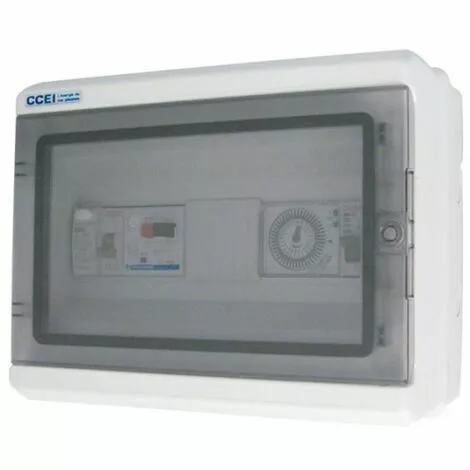

C.C.E.I Coffret Multifonctions Pour Piscine PANORAMA 310 Radio – CCEI

Caractéristiques

• Affichage: Analogique

Les coffrets électriques PANORAMA PA vous permettront en fonction du modèle sélectionné de gérer la pompe de filtration à l’aide d’une horloge journalière programmable, de raccorder et commander des projecteurs jusqu’à 100 W avec une télécommande radio.

Disjoncteur de calibre 4/6A A

Le Panorama ! Un appareil multifonctions pour automatiser la gestion de votre piscine.

Le coffret électrique multifonctions pour piscine PANORAMA PA 31 peut gérer et protéger la pompe de filtration de votre bassin (programmation, temps de filtration,…), alimenter un ou plusieurs projecteurs jusqu’à 100 W et les contrôler avec une télécommande radio.. Ce coffret électrique pour piscine est simple à utiliser et permet de centraliser en un seul point les commandes de votre bassin.

Prenez le contrôle votre filtration !

Vous pourrez régler le bouton de filtration sur trois modes différents, le premier est 24h/24, il permettra au coffret de ne plus prendre en compte l’horloge de programmation et ordonnera à la pompe de filtration de filtrer en continu, le second mode est asservi à l’horloge, dans ce cas c’est l’horloge qui va contrôler la pompe de filtration, et pour finir le troisième mode permet de désactiver complètement la filtration.

Le coffret électrique de piscine PA 31 PS est équipé d’une horloge de programmation journalière à cadran analogique qui va vous permettre de régler le temps de filtrations de votre piscine. La valeur de chaque segments est de 15 minutes, vous pourrez donc créer autant de plages de filtration que vous souhaitez d’une durée minimum de 15 minutes chacune. La fenêtre transparente du coffret permet une visualisation facile des paramètres tout en les usant au minimum.

L’horloge est équipée d’un couvercle plombable, ce qui est idéal lorsque vous louez votre maison car personne ne pourra vous la dérégler !

Alimenter et contrôler vos projecteurs

Le coffret PANORAMA PA31 radio vous permettra d’alimenter et de contrôler vos projecteurs LED jusqu’à 100W de puissance via un interrupteur rond avec voyant de fonctionnement. Il y a en effet, dans le coffret panorama, un transformateur torique avec une sorties 12V de 100 watts. Pour calculer la puissance dont vous avez besoin, il suffit d’additionner les watts de tous les projecteurs de votre installation. Cette somme ne doit pas dépasser 100Wn Vous pourrez allumer et éteindre les projecteurs via la télécommande radio.

Monophasé ou triphasée, rien ne l’arrête !

L’alimentation de base de la filtration est monophasée, si vous voulez une alimentation triphasée il suffira de simplement d’enlever deux fils, comme indiqué dans le schéma ci contre

Fonctionnalités des différentes versions du Panorama

PANORAMA PA20 – Gestion de la Filtration avec horloge de programmation journalière + départ 230 V

PANORAMA  PA20 ID – Gestion de la Filtration avec horloge de programmation journalière + départ 230 V + Interrupteur Différentiel 30 mA

PANORAMA PA305 – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 50W

PANORAMA PA305 ID – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 50W + Interrupteur Différentiel 30 mA

PANORAMA PA310 – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 100W

PANORAMA PA310 ID – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 100W + Interrupteur Différentiel 30 mA

PANORAMA PA330 – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 300W

PANORAMA PA330 ID – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 300W + Interrupteur Différentiel 30 mA

PANORAMA PA370 – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 2 x 300W

PANORAMA PA370 ID – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 2 x 300W + Interrupteur Différentiel 30 mA

PANORAMA PA31 PS – Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 100W + raccordement et programmation d’un balai avec horloge

PANORAMA PA33 PS –  Gestion de la Filtration avec horloge de programmation journalière + alimentation d’un projecteur 300W + raccordement et programmation d’un balai avec horloge

PANORAMA PA37 PS –  Gestion de la Filtration avec horloge de programmation journalière + alimentation de projecteurs 2x300W + raccordement et programmation d’un balai avec horloge

Intensité absorbée et calibrage des disjoncteurs.

Quels disjoncteurs choisir en fonction de la puissance de la pompe de filtration ?

Calibre disjoncteur Moteurs monophasés 230V	Puissance	Calibre disjoncteur Moteurs triphasés 400V
Calibre disjoncteur	Intensité ansorbée	CV	kW	Calibre disjoncteur	Intensité absorbée
1,6 / 2,5	2,2 A	0,33	0,25	1 / 1,6	0,9 A
2,5 / 4,	3,12 A	0,5	0,37	1 / 1,6	1,2 A
4 / 6,3	4,76 A	0,75	0,55	1,6 / 2,5	1,6 A
4 / 6,3	6,01 A	1	0,75	1,6 / 2,5	2,0 A
6 / 10	7,6 A	1,5	1,1	2,5 / 4	2,8 A
9 / 14	10,4 A	2	1,5	2,5 / 4	3,6 A
		3	2,2	4 / 6,3	5,1 A
		4	3	6 / 10	6,8 A

• Système de contrôle: : Radio
• Alimentation: : Alimentation 230V AC
• Filtration: : Gestion de la filtration par horloge journalière programmable sur l’ensemble de la gamme PANORAMA.
• Alimentation projecteur: : 100W
• Garantie: : 2 ans
• Référence fournisseur: : PF10D430
