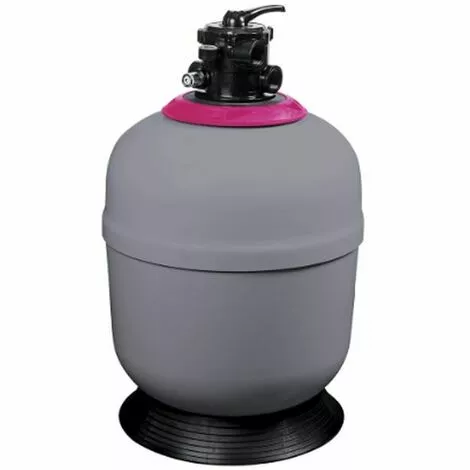

Filtres à Sable RTM Top Et Side PROCOPI – Débit Filtre: 10 M³/h – Vanne Filtre: Top 1″ 1/2

Qualité de fabrication des filtres RTM

Un process par injection de résine qui constitue une innovation marquante dans la production de filtres de très hautes performances.
Une unité de production, entièrement automatisée, installée en France, qui garantit une qualité irréprochable et constante des filtres fabriqués.

LA TECHNOLOGIE RTM

Moulage par injection automatique basse pression. Transfert de Résine dans les tissus techniques drainants (Resin Transfer Moulding).
Nouveau procédé de fabrication, par injection de résine polyester sur des tissus de verre multiaxiaux,

• Finition de haute qualité
• Composite d’épaisseur constante
• Faces interne et externe parfaitement lisses.

UN ENVIRONNEMENT RESPECTÉ

Les filtres RTM sont fabriqués en France, leurs modes de production (RTM) respectent les directives européennes en terme d’émission des COV (Composés Organique Volatile).

PRODUCTION MAÎTRISÉE ET AUTOMATISÉE

Reproductibilité parfaite de chaque filtre

RÉSISTANCE À LA PRESSION

Pression maximale de service (selon NF P 90 319) : 2 bars

Caractéristiques générale du filtre RTM Classique

• Filtre de coloris blanc
• Manomètre à monter sur la vanne
• Purge basse de diamètre 50 mm
• Crépine de purge basse, dévissable de l’extérieur
• Possibilité d’adaptation, sur la purge basse, d’un raccord cannelé de 38 mm permettant la connexion d’un tuyau de vidange
• Crépines de filtration à barreaux, collecteur à 6 branches
• Simplicité d’entretien
• Facilité de montage

Caratéristiques techniques des modèles RTM Classique TOP

• Grande ouverture de 250mm recevant le couvercle TOP (non monté) avec ses joints et sa vanne
• Vanne 1 » ½ ou 2 » fournie (non montée et livrée dans un emballage séparé)
• Réseau intérieur en diamètre 50 ou 63 mm
• Disponible en TOP 2″ jusqu’à la taille 920
• Vanne pré montée

	Filtre RTM Classique Top 610-A	Filtre RTM Classique Top 610-B	Filtre RTM Classique Top 760-B	Filtre RTM Classique Top 920
Débit	14 m3/h	14 m3/h	22 m3/h	33 m3/h
Dimension (Largeur x Hauteur)	612 x 1039 mm	612 x 1080 mm	762 x 1220 mm	922 x 1357 mm
Diamètre Cuve	610 mm	610 mm	760 mm	920 mm
Vanne	1″1/2	2″	2″	2″
Surface filtrante	0,28 m2	0,28 m2	0,44 m2	0,65 m2
Quantité sable en Kg	125 Kg	125 Kg	250 Kg	350 Kg
Pression maximum d’utilisation	2 Bars
Garantie	10 ans pour la cuve

Caratéristiques techniques des modèles RTM Classique Side

• Grand couvercle transparent de 250 mm de diamètre, avec purge d’air
• Couvercle sans filetage
• Vanne 1 »1/2 ou 2 » fournie (non montée et livrée dans un emballage séparé) avec ses raccords à visser
• Purge automatique
• Réseau intérieur en diamètre 63 mm

	Filtre RTM Classique Side 610-A	Filtre RTM Classique Side 610-B	Filtre RTM Classique Side 760	Filtre RTM Classique Side 920
Débit	14 m3/h	14 m3/h	22 m3/h	33 m3/h
Dimension (Largeur x Hauteur)	894 x 850 mm	945 x 850 mm	1097 x 1000 mm	1258 x 1140 mm
Diamètre Cuve	610 mm	610 mm	760 mm	920 mm
Vanne	1″1/2	2″	2″	2″
Surface filtrante	0,28 m2	0,28 m2	0,44 m2	0,65 m2
Quantité sable en Kg	125 Kg	125 Kg	250 Kg	350 Kg
Pression maximum d’utilisation	2 Bars
Garantie	10 ans pour la cuve
